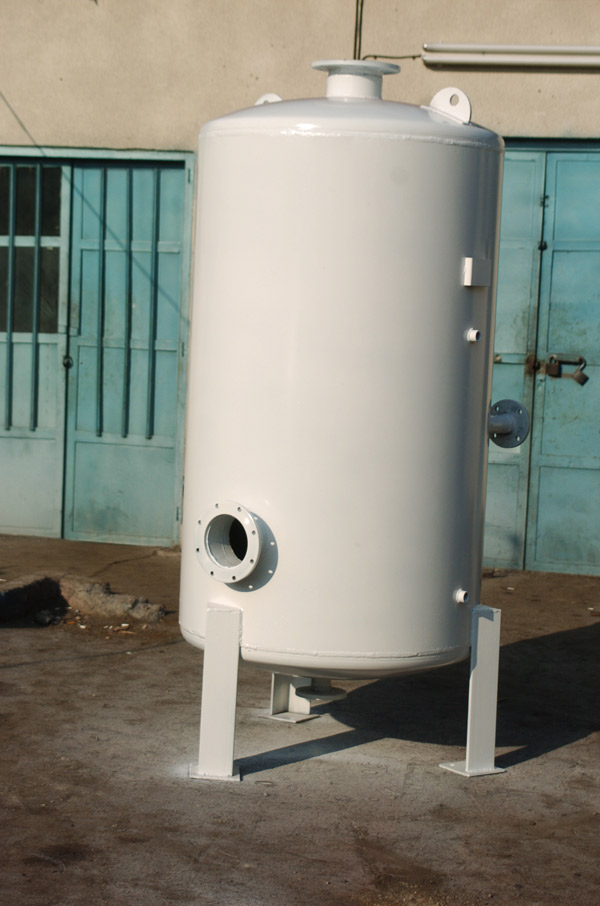

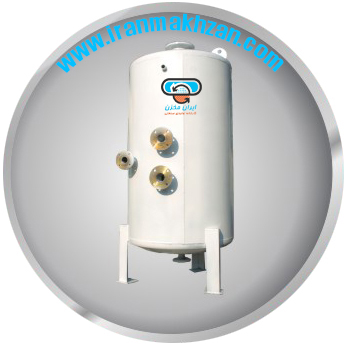

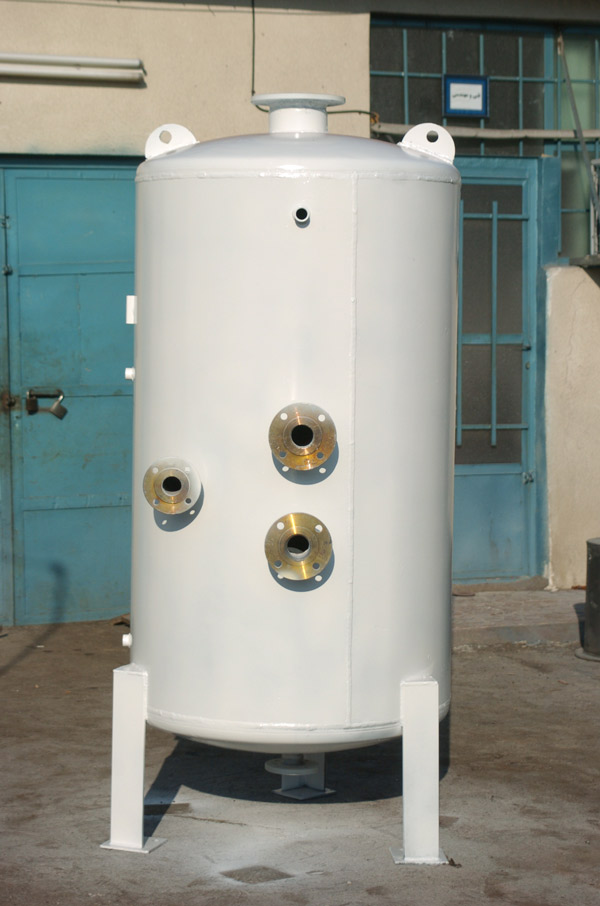

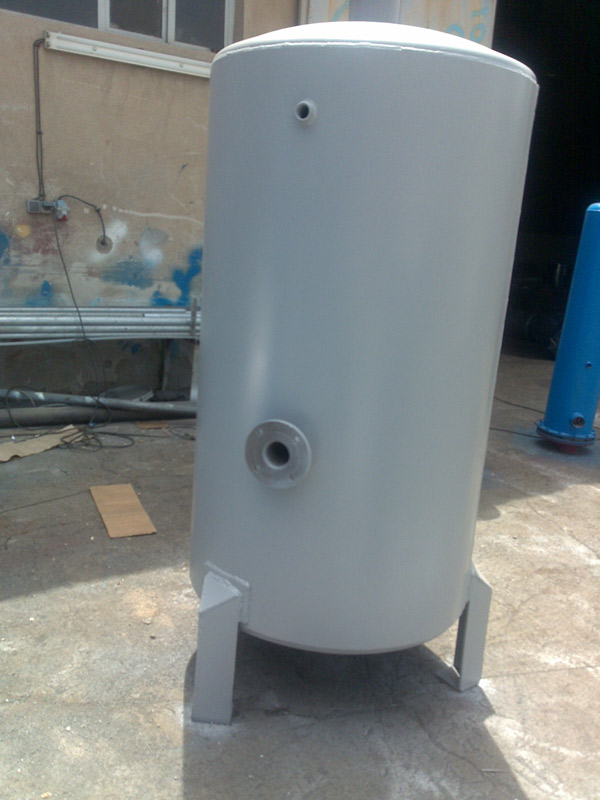

مخزن بلودان

مخزن بلودان جهت زیر آب زنی (تخلیه) دیگ های پر فشار بخار استفاده می شود. بدلیل آنکه آب خروجی از کف دیگ گرم و پر فشار است، نباید بصورت مستقیم به فاضلاب وارد شود زیرا دچار آسیب دیدگی مسیر فاضلاب می شود و از طرفی می توان از این انرژی استفاده نمود.

بلودان های ساخت کارخانه تولیدی ایران مخزن، طبق مدل های شرکت اسپیراکس سارکو تولید می شوند که دارای بالاترین راندمان می باشند.

معمولاً جنس بدنه مخازن بلودان از جنس کربن استیل و جهت تحمل فشار 12BAR یا بالاتر طراحی می شود.

مشخصات فنی

  • مخزن از نوع فولادي و از جنس كربن استيل با كد استاندارد SA283 C خواهد بود.
  • عدسي دستگاه از نوع Torisspherical با عمق مناسب مي باشد.
  • اتصالات دستگاه نظير فلنجها (فلنج ورودي، خروجي، زاپاس، تخليه) از نوع PN16  از جنس SA105 و Neck  آن از لوله SA106 با رده 40 مي باشد .
  • دستگاه داراي يك عدد دريچه هندهول از نوع O از جنس SA 283C به انضمام فلنج كور آن خواهد بود.
  • دستگاه داراي سه عدد پايه از نوع پروفيل استاندارد با كفي مناسب از جنس SA283C بوده و در محل اتصال پايه به مخزن از ورق دوبل با جنس ST37-2 استفاده خواهد شد.
  • در داخل مخزن و در كانكشن خروجي آن يك عدد زانويي و لوله تا پايين مخزن نصب خواهد شد.
  • جهت حمل مخزن دو عدد قلاب و پد آن از جنس SA283C نصب مي شود.
  • برروي مخزن تست Virtual Test, Hydrostatic (15 bar)  انجام خواهد شد .
  • تمام مواد اوليه خريداري شده از لحاظ ابعاد و كيفيت توسط كارشناسان مجرب كنترل شده و موارد معيوب قبل از بكارگيري رفع خواهد شد.
  • جوشكاري مخازن از نوع قوس الكتريكي و الكترود بوده و توسط جوشکاران داراي شناسنامه (صلاحيت) جوشكاري انجام خواهد شد.
  • جوشکاري و اتصال هر دو کورس ورق از نوع Butt Weld با شيارزني شکل V و با ضريب اتصال E:0.9  مي باشد.
  • تمامي مراحل ساخت بر حسب استاندارد ASME Sec III Div.1 انجام خواهد شد.
  • بعد از اتمام جوشكاري، مخزن كاملا تميز كاري شده و محل جوشكاري سنگ زني و پليسه گيري مي شود.
  • مخزن پس از ساخت توسط دو لايه ضد زنگ و رنگ روغني در بدنه خارجي پوشش داده خواهد شد.
  • در تمام مراحل برشكاري، فرمينگ ورق، اسمبل، جوشكاري، تميزكاري و رنگرزي، كيفيت كار توسط مهندسان كارخانه كنترل خواهد شد.
  • در تمام مراحل برشكاري، فرمينگ ورق، اسمبل، جوشكاري، تميزكاري و رنگرزي، كيفيت كار توسط مهندسان كارخانه كنترل خواهد شد.

جدول مشخصات

برای دانلود جدول فوق روی دکمه زیر بزنید

دانلود جدول مشخصات استاندارد

کاتالوگ

کاتالوگ بلودان
